皆さんこんにちは。
大阪府東大阪市を拠点に、商業施設や工場、マンション、戸建てなどの電気工事・電気通信工事を手掛ける株式会社 サンリード・テックサービスです。
弱電盤について、「分電盤やMDFとの違いがよくわからない」「住宅やマンションではどこに設置すればいいのか」と疑問に思うことはありませんか？こうした疑問を持つ方も多いのではないでしょうか。弱電盤は普段目にすることが少ない設備ですが、インターネットや電話、テレビなどの通信環境を支える重要な役割を担っています。
この記事では、弱電盤の役割や扱う電気、分電盤・MDFとの違い、住宅やマンションでの設置場所、サイズや主要メーカーについてわかりやすく解説します。建物の設計や施工、通信環境の管理に関わる方はもちろん、住宅やオフィスの設備に興味がある方にも参考になる内容です。
■弱電盤の役割
弱電盤は、建物の中で通信や情報伝達に使われる電気をまとめて管理する設備です。一般的に「電気」と聞くと照明やコンセントを思い浮かべますが、これらは強い電力を扱う分電盤が担当します。一方、弱電盤は比較的低い電圧を使う信号や情報の配線を整理し、各部屋や機器へ安定して届ける役割を担います。家庭やオフィス、マンションにおいてもインターネットや電話、テレビなどに欠かせない装置です。
・弱電とは
弱電とは、主に通信や制御のために使われる低電圧の電気のことです。例えば、LANケーブルを通じてインターネット回線をつなぐ時や、インターホンで音声をやり取りする時に流れる電気が弱電にあたります。電圧が低いため人体に大きな影響を与える危険は少なく、安全に扱えるのが特徴です。ただし、配線や接続方法を誤ると通信障害が起きるため、正しい施工と管理が必要になります。

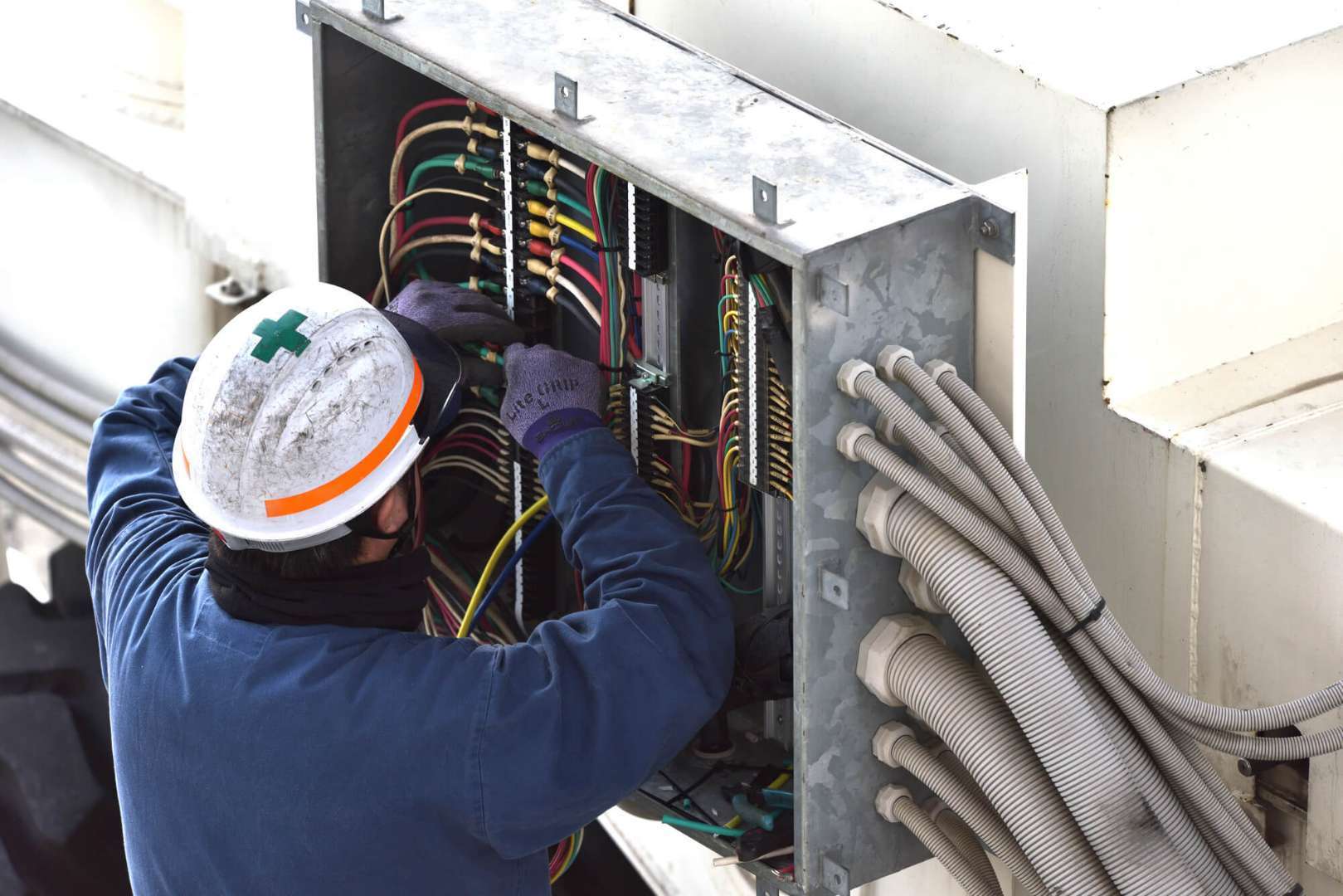

・弱電盤に入る設備一覧
弱電盤の中には、LAN回線を分配するハブ、テレビのアンテナ信号を分配するブースター、電話線や光回線の端子盤など、通信や情報に関わる多様な機器が収納されています。これらの設備はそれぞれの部屋や機器に安定した信号を届けるために重要であり、建物全体の快適な通信環境を支える中枢の役割を果たしています。
■弱電盤と分電盤・MDFの違い
弱電盤を理解する上で、多くの人が混乱しやすいのが「分電盤」や「MDF」との違いです。いずれも建物に欠かせない電気設備ですが、扱う電気の性質や役割が異なります。それぞれの特徴を整理しておくことで、住宅やオフィスの設計や点検の際にも理解がスムーズになります。

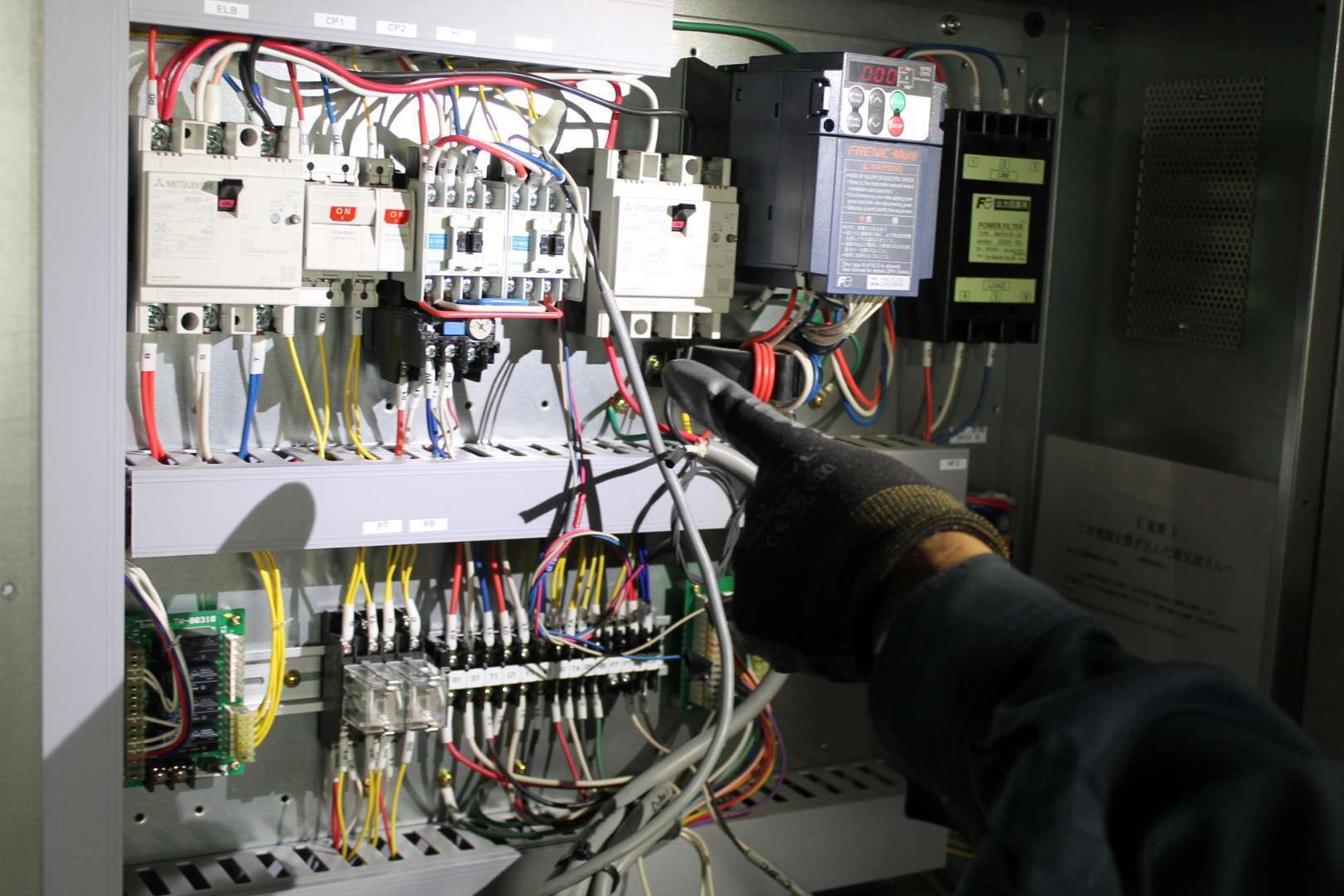

・分電盤との違い
分電盤は照明やコンセント、エアコンなどに必要な電力を分配する設備です。高い電圧の「強電」を扱い、電気の安全を守るブレーカーが組み込まれています。一方、弱電盤は電話やLANケーブル、テレビアンテナなどの通信系統を制御する役割を担います。つまり、分電盤がエネルギーを供給する装置なら、弱電盤は情報や信号を届ける装置といえるでしょう。この違いを理解すると、建物内の電気設備の仕組みが明確になります。
・MDFとの違いとつながり
MDF（Main Distribution Frame）は主にビルやマンションに設置され、外部からの電話回線や光回線を建物内部に分配する装置です。弱電盤はその配線を各部屋に分ける役割を担うため、MDFと弱電盤は連携して機能しています。簡単に言えば、MDFが建物全体への入り口、弱電盤が各部屋への分配点という関係です。この違いを押さえると、通信設備の全体像を理解しやすくなります。

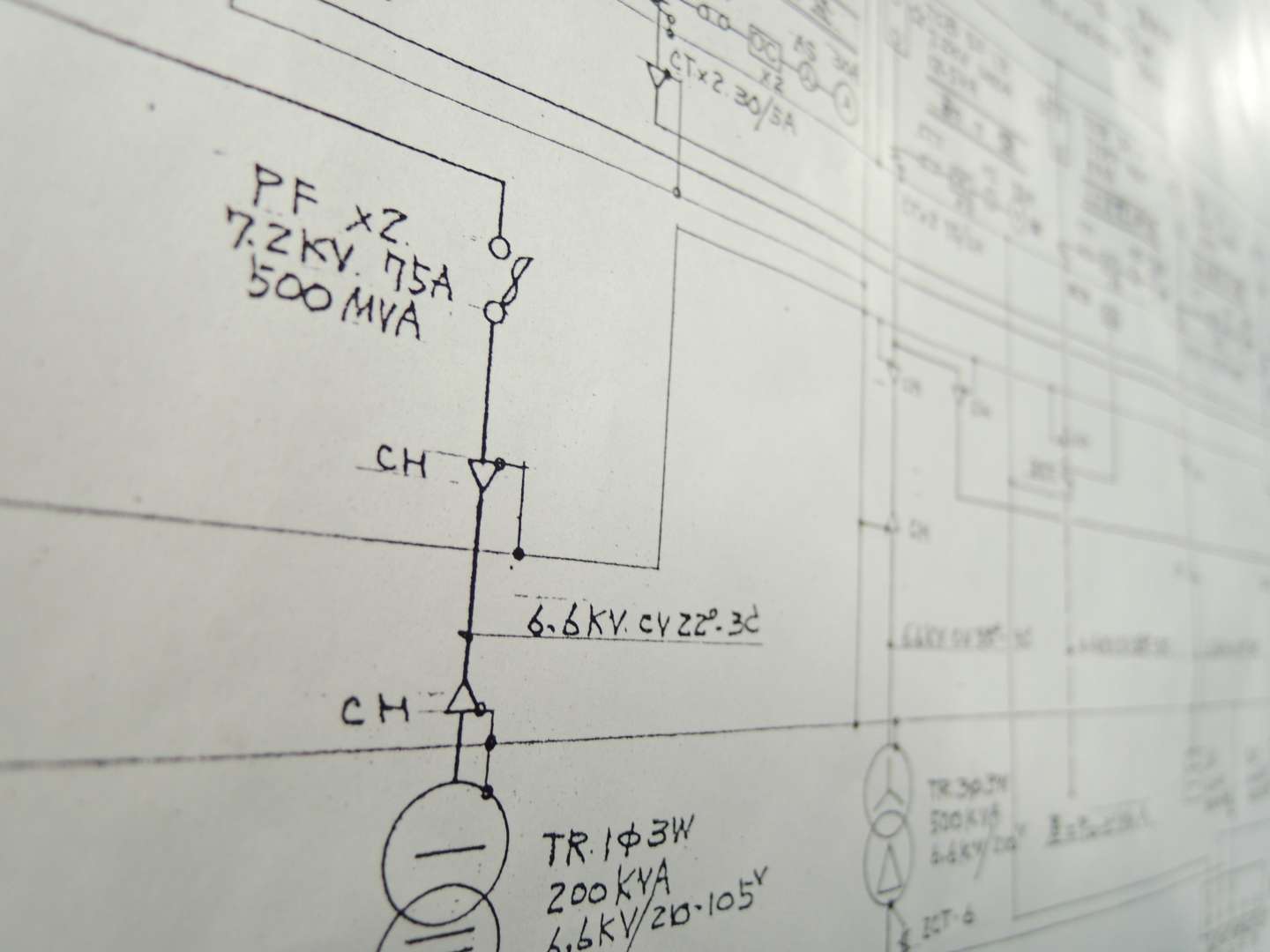

■弱電盤の図面記号と読み方
建物の電気設備を設計・施工する際には、図面上で弱電盤やその関連機器を記号で表します。図面記号を理解できれば、弱電盤がどこに設置され、どんな機能を持つのかを一目で把握でき、工事や点検の効率も大きく向上します。
・よく使われる記号一覧
弱電盤を表す基本記号は四角形や長方形の枠に「WD」などの略称が記載される形で表現されることが多くあります。LANや電話回線はそれぞれ「LAN」「TEL」といった文字で示され、テレビ用の端子は「TV」やアンテナマークで表される場合があります。また、光回線関連では「光」や「ONU」と書かれるケースもあり、弱電盤内の機器や端子の種類を簡潔に表しています。
・図面での確認ポイント
図面を読む際は、単に記号を探すだけでなく、その位置や接続される配線経路に注目することが大切です。例えば、各部屋へ伸びるLANケーブルや電話線がどこに集約されているかを確認すれば、通信トラブルが発生した際の点検や修理の手順を事前に把握できます。また、弱電盤の設置場所が収納内や壁面かどうかによって、将来の機器追加やメンテナンスのしやすさも変わります。図面記号を正しく理解し、用途や環境に応じてチェックすることが重要です。
■住宅・マンションでの弱電盤
弱電盤は住宅やマンションの快適な通信環境を支える重要な設備です。インターネット、電話、テレビ、インターホンといった弱電機器を一括して管理できるため、建物の種類によって設置方法や役割に特徴があります。
・住宅での設置場所と注意点
一般的な住宅では、弱電盤は玄関付近や収納スペース、分電盤の近くに設置されることが多いです。LANケーブルや電話線、アンテナケーブルなどが集約されるため、配線が各部屋に効率よく伸ばせる位置が選ばれます。注意点として、熱や湿気がこもりやすい場所は機器の寿命を縮める可能性があるため避ける必要があります。また、将来的に光回線の追加やLAN端子の増設が必要になるケースもあるため、余裕を持った設計や施工が望まれます。
・マンションの弱電盤の特徴
マンションでは、各住戸ごとに弱電盤が設置されており、建物全体のMDFから引き込まれた回線がここで分配されます。LANや電話回線だけでなく、テレビの信号やインターホンの制御装置が組み込まれている場合もあります。限られたスペースに収納されるため、住宅用に比べてコンパクトにまとめられる傾向があり、点検や工事を行う際は作業スペースの確保が課題となります。
■弱電盤のサイズとメーカー
弱電盤は建物の用途や配線計画に合わせてサイズや仕様を選ぶ必要があります。小規模な住宅から大規模なオフィスビルまで、多様な環境に対応できるように各メーカーからさまざまな種類が提供されています。適切なサイズとメーカー選びは、施工後の使いやすさやメンテナンス性に直結します。
・サイズ選びの基本視点
弱電盤のサイズは、収納する機器の数やLAN・電話線・テレビ用ケーブルなどの端子数によって決まります。家庭用であればコンパクトなタイプで十分ですが、オフィスや工場などで複数回線や設備を接続する場合は、拡張性のある大きめの盤を選ぶのが安心です。また、配管や電線を整理して安全に収めるため、施工前に設計図面で余裕を確認しておくことが重要です。将来的な光回線や機器追加にも対応できるかどうかもポイントになります。
・日東工業など主要メーカー
弱電盤の代表的なメーカーとしては日東工業がよく知られています。住宅用から業務用まで幅広いラインアップを持ち、信頼性の高い製品を多数展開しています。そのほかにもパナソニックや未来工業などが各種弱電盤や関連部材を製造しており、用途に応じた選択が可能です。メーカーごとにサイズや仕様の特徴が異なるため、設置環境や必要な機能に合わせて選ぶことが、施工や点検の効率を高めるカギとなります。
■まとめ
弱電盤は、LANや電話、テレビ、インターホンなどの通信や情報系統を管理する設備で、建物の快適な生活や業務環境を支える重要な役割があります。分電盤のように強電を扱う設備とは異なり、低電圧の信号や情報を各部屋や機器に安定して届ける点が特徴です。分電盤やMDFとの違いを理解することで、設置場所や配線の仕組みをより明確に把握できます。
住宅では、玄関付近や収納スペースなどに設置され、将来的な光回線やLAN端子の増設に対応できる余裕を持たせることが大切です。マンションでは、各住戸にコンパクトに設置され、建物全体のMDFと連携して通信回線を分配する特徴があります。また、弱電盤のサイズやメーカー選びも、機器の収容や施工性、将来の拡張性に大きく影響します。
普段は目にすることの少ない設備ですが、インターネットや電話、テレビなどが快適に使える環境を支える「縁の下の力持ち」として、建物の設計や点検時にはその役割や特徴を正しく理解しておくことが重要です。
